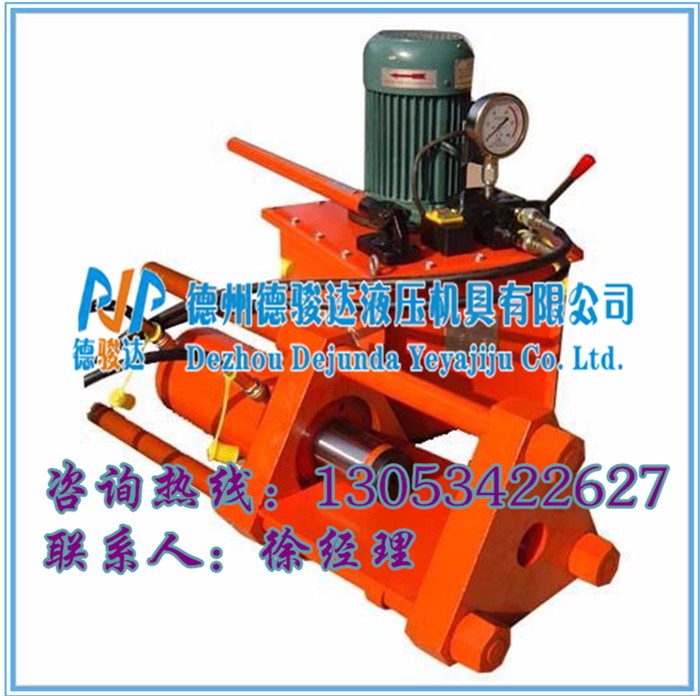

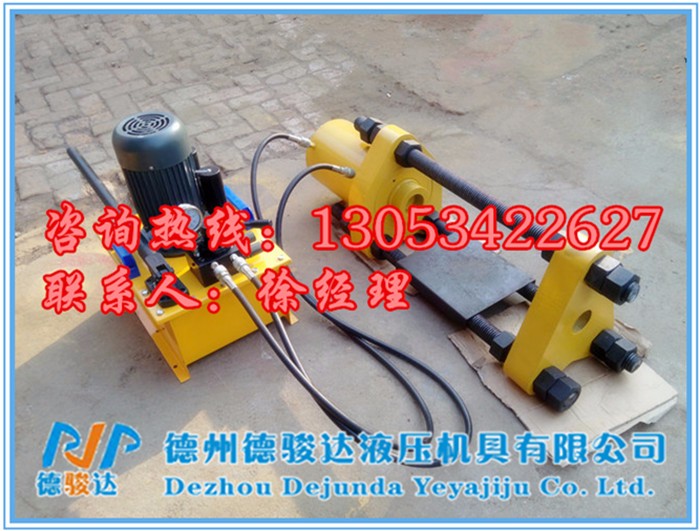

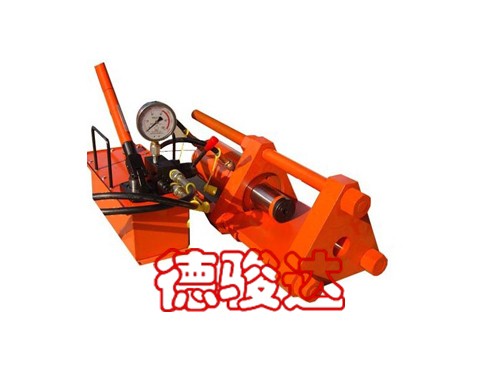

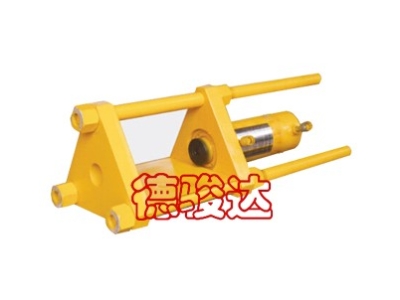

履帶銷拆卸器：

利用液壓能轉變機械能的原理， 對履帶式挖掘機的履帶銷實施拆卸工具?？梢杂檬謩颖没螂妱颖米鳛閯恿υ?，使油壓千斤頂前移，從而順利快捷的取下銷軸。次工具取代氣割和錘擊的落后方 法，保護履帶完好不受損害，可繼續使用。是履帶挖掘機維修，裝配的理想工具，也是挖掘機經銷者不可缺少的工具。

JD50- B型履帶銷拆卸器，利用液壓能轉變成機械能的原理，對履帶式挖掘機之履帶銷實施拆裝的專用工具。產品SYB-2B-1S，大排量手動泵作為動 力源，使油壓千斤頂快速前移，從而順利取下銷軸。取代氣割和錘擊的落后方法，保證履帶完好不受損傷。是履帶挖掘機維修、裝配中理想的專用工具。

一、設備結構

1、主機部分

鏈軌拆裝機，履帶銷拆卸器，利用液壓能轉變成機械能的原理，對履帶式挖掘機之履帶銷實施拆卸的專用工具。以手電一體泵作為動力源，使油壓千斤頂前移，從而順利取下銷軸。取代氣割和錘擊的落后方法，保證履帶完好不受損傷。是履帶挖掘機維修、裝配中理想的專用工具。

2、液壓系統：

液壓系統（泵站）裝在主機右側，整個液壓控制系統由電機帶動高壓油泵輸入壓力油，經過電磁換向閥后分別輸入油，使油缸柱塞實現上下往復運動，換向閥在中位中系統卸荷，油液流加油箱。本壓力機為電動液壓控制。額外配手動泵，適合野外無電作業。

二、設備安裝高度及試車

1、安裝：本機主機和液壓控制（泵站）為一體型，隨機出廠的有使用說明書、裝箱單及附近。

機器到廠后，檢查文件及附件等，機器吊運時要注意。本壓力機應安裝在干燥無粉塵污染的混凝土基礎之上，工作臺部分保持水平安裝，整機穩定無震動。然后連接油缸與液壓控制部分的油管，調整主機工作水平即可工作。由于運輸震動，應檢查各部分是否松動，用相關工具重新緊固。油箱內注入已過濾的N46號抗磨液壓油或N46號低凝液壓油。檢查電器設備是否完好。

2、試車：開機前須了解本機的結構原理及必能，開機前應使電動機點動2～3次確定無異常時才能正常運轉，應注意電動機的旋轉方向是否正確。如反向，請對調其中的二相電源線即可。試車及每次更換液壓油后試車均要把溢流閥壓力調至小值，待油泵運轉正常后，稍微調高壓力（活塞桿上下可移動即可）使活塞上下全程運動幾次以排凈系統內空氣，然后才可試壓工作。

三、注意事項

1、本壓力機要正確接地，以單獨接地為好；

2、機器在運轉中不允許校正模；

3、液壓油為N46號抗磨液壓油或N46號低凝液壓油，經80～100目絲網過濾后使用，換油時間不超過二個月為宜，以后每六個月?lián)Q油一次；

4、本機工作200個小時后應檢查油液清潔度，要求無異味，在白色的濾紙上滴一滴油液，油跡的點以內無墨漬，否則應換油；

5、壓力機不得過載使用；

6、系統如出現意外泄露，故障后應補充足夠液壓油；

7、經常檢查泵站、油箱的清潔、嚴禁水、灰塵、異物進入油箱；

8、如轉換功能，應把系統內空氣排凈方可工作；　

9、在試車及工作中如有異常應立即停機檢查；　

10、保壓10分鐘允許降壓2.5Mpa。

11、在液壓系統打到高壓時，嚴禁敲擊各機件，以免發生爆裂或者零件彈出等危險。

12、在手動拆裝加壓的同時，要嚴密注意壓力表數字變化，特別在打到活塞行程快要到位時更要注意：如果已到位，再加壓的話壓力會迅速上升，可能會頂?shù)舾咨w。

13、在拆銷時一定要關好工具箱后門，否則拆下的銷子有可能射出傷人。

14、在加壓過程中，發現銷子頂出方向發生偏移，應立即停止加壓，調整拆裝座固定桿上螺栓的位置距離。待平衡后再繼續加壓，以防銷子.彈飛傷人。

  JD50-B型履帶銷拆卸器，利用液壓能轉變成機械能的原理，對履帶式挖掘機之履帶銷實施拆裝的專用工具。以電動泵作為動力源，使油壓千斤頂快速前移，從而順利取下銷軸。取代氣割和錘擊的落后方法，保證履帶完好不受損傷。是履帶挖掘機維修、裝配中理想的專用工具。

 信息參數：液壓油缸推力：50T，行程：200毫米，整機重量：100公斤  油箱容量：15L、25L; 電機功率2.2KW手動泵手搖力：500N

電動部分：

    工作壓力：高壓壓力63Mpa      低壓壓力2Mpa

    工作流量：高壓流量3L/min    低壓流量6L/min

手動部分：

    工作壓力：高壓壓力0-63Mpa      低壓壓力1Mpa

    工作流量：高壓流量2.3ml/次     低壓流量12.5ml/次
