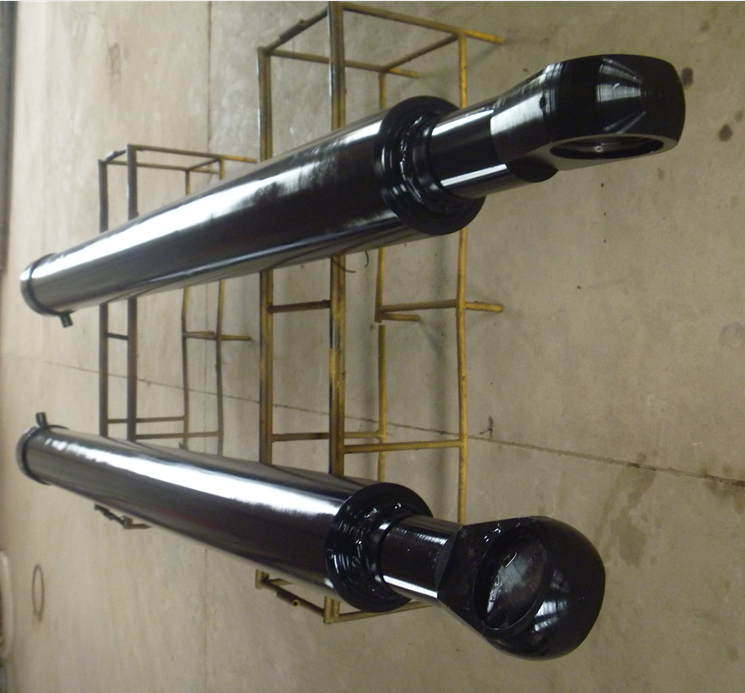

多級油缸因其結構緊湊，在給定的安裝空問內可實現比單級油缸更長的行程，從而在安裝空問緊張的情況下得到了廣泛的運用。

    如自卸車的翻斗油缸、 垃圾站的推鏟油缸、 設備搬運橋架中的提升油缸等缸、 幾種常見的多級油缸結構

    多級油缸的典型運用是3級缸，其余各種多級缸的結構和工作原理可以參照3級油缸的結構 和工作原理進行拓展。本文分析3級油缸，其余讀者可類推。

2.1桿頭進出油的活塞式雙作用多級缸的結構及工作原理

    圖1是垃圾站推鏟油缸的典型結構該缸是一個3級缸，壓力油從桿頭進出，并作用于活塞的左右兩面，來實現伸出和縮回，故稱為桿頭進出油的活塞式雙作用3級缸。按缸徑從大到小標記，各級油缸及其組成與圖l的序號及名稱的對應關系見表
