液壓千斤頂的組成

　　液壓系統主要由：動力元件（油泵）、執行元件、控制元件（各種閥）、輔助元件和工作介質等五部分組成。

　　1、 動力元件（油泵）它的作用是把液體利用原動機的機械能轉換成液壓力能，是液壓傳動中的動力部分。

　　2、 執行元件（油缸、）它是將液體的液壓能轉換成機械能。其中油缸做直線運動，馬達做旋轉運動。

　　3、 控制元件  包括壓力閥、流量閥和方向閥等，它們的作用是根據需要無級調節液壓動機的速度，并對液壓系統中工作液體的壓力、流量和流向進行調節控制。

　　4、 輔助元件  除上述三部分以外的其它元件，包括壓力表、濾油器、蓄能裝置、冷.卻器、管件及郵箱等，它們同樣十分重要。

　　5、 工作介質  工作介質是指各類液壓傳動中的液壓油或R化液，它經過油泵和液動機實現能.量轉換。

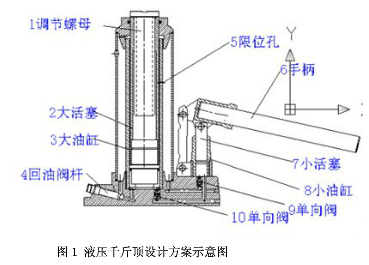

液壓千斤頂的結構圖

　　液壓千斤頂結構圖1所示，工作時通過上移6手柄使7小活塞向上運動從而形成局部真空，油液從郵箱通過單向閥9被吸入小油缸，然后下壓6手柄使7小活塞下壓，把小油缸內的液壓油通過10單向閥壓入3大油缸內，從而推動2大活塞上移，反復動作頂起重物。通過1調節螺桿可以調整液壓千斤頂?shù)钠鹗几叨?，使用完畢后扭轉4回油閥桿，連通3大油缸和郵箱，油液直接流回郵箱，2大活塞下落，大活塞下落速度取決于回油閥桿的扭轉程度。
